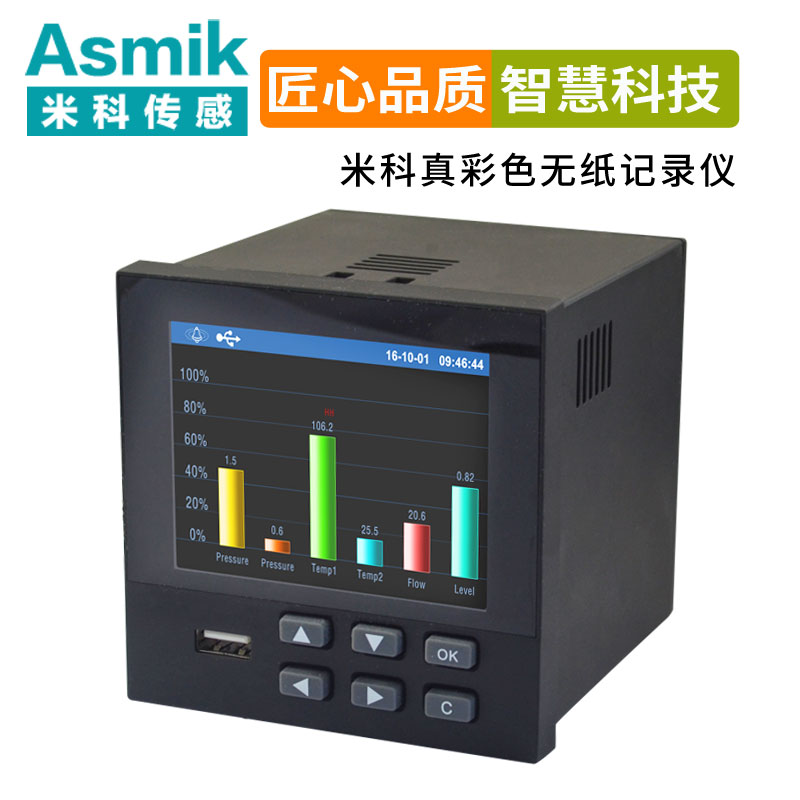

MIK-R9600無紙記錄儀集各種工業、民用場合中數據的測量、顯示、處理、運算、報警、記錄報表等多種功能于一身，具有18路模擬量信號輸入通道、4路繼電器報警輸出、150mA配電輸出（可接6路兩線制變送器或者2路四線制變送器），1個RS-485通訊接口，并擁有1個USB數據轉存接口。

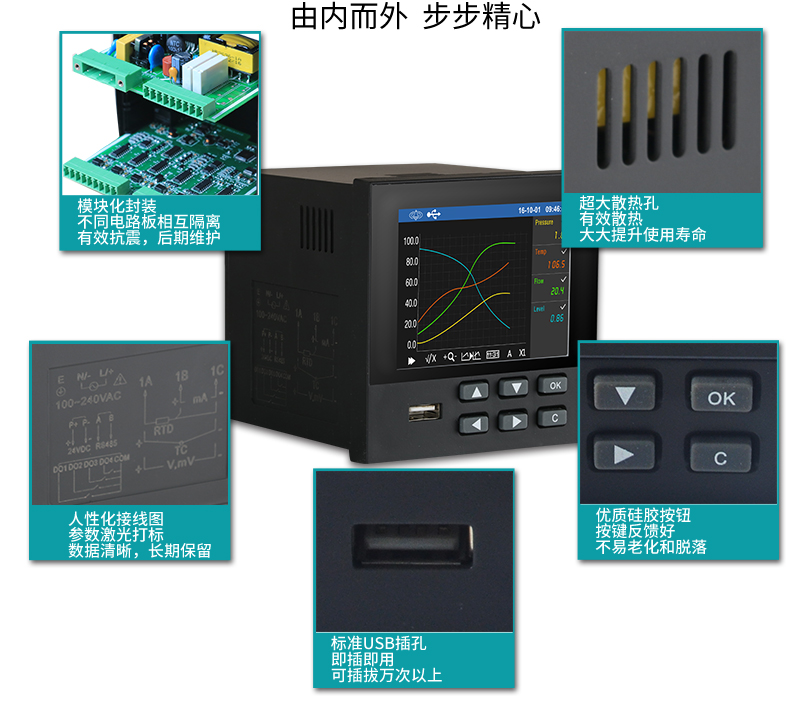

    MIK-R9600無紙記錄儀內部采用高速、高性能32位cortex-M4微處理器。電路板經過“防腐、防潮、防塵”三防涂覆處理。高性能儀表電源有強大的抗干擾能力，能有效抑制外部諧波干擾，大大提高了整機的穩定性。

1． 配流量計，實現測量和記錄現場的流量數據。

2． 配壓力變送器，實現測量和記錄現場的壓力數據。

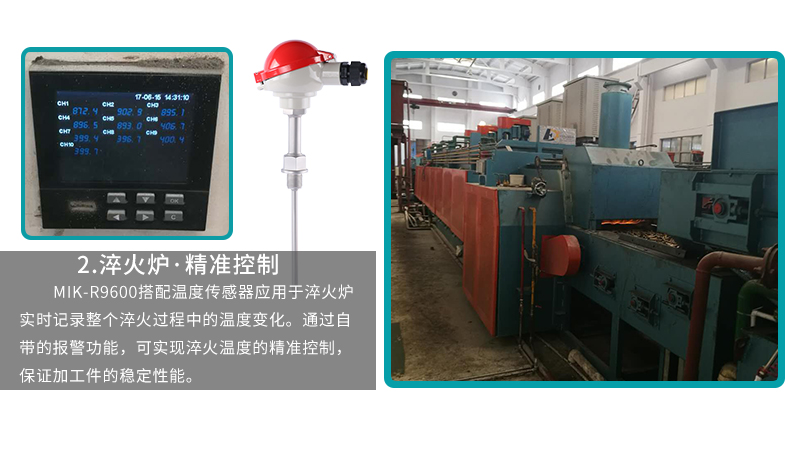

3． 配溫度傳感器，實現測量和記錄現場的溫度數據。

4． 配電量變送器，實現測量和記錄現場的電量數據。

5． 配液位變送器，實現測量和記錄現場的液位數據。

6． 配溫濕度變送器，實現測量和記錄現場的溫濕度數據。

     96*96國際標準尺寸

     創新橫式棒圖

     四種參數顯示方式

     進口SMT貼片元器件

     信號記錄、曲線分析、電腦監控、歷史查詢

     智能低功耗（美國德州低功耗芯片，功耗減少60%）

     智能抗干擾（智能濾波處理，有效消除干擾）

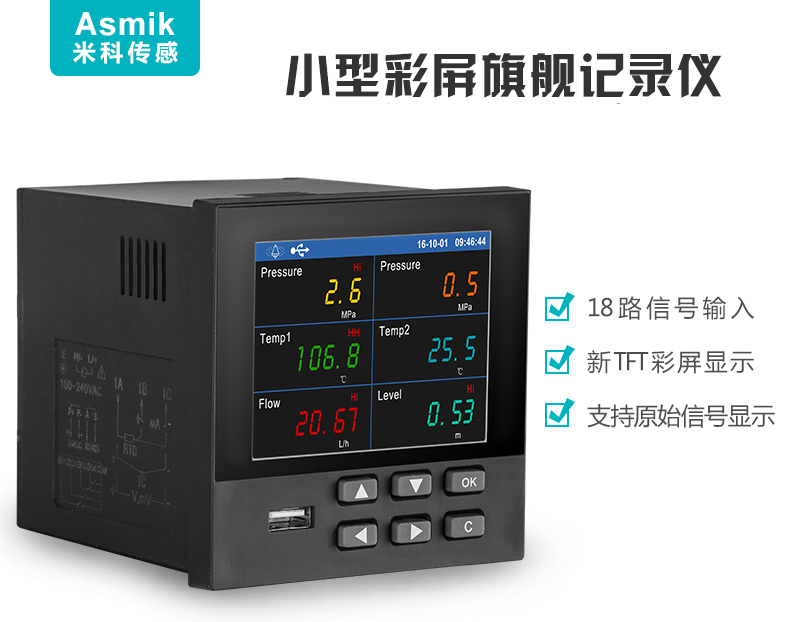

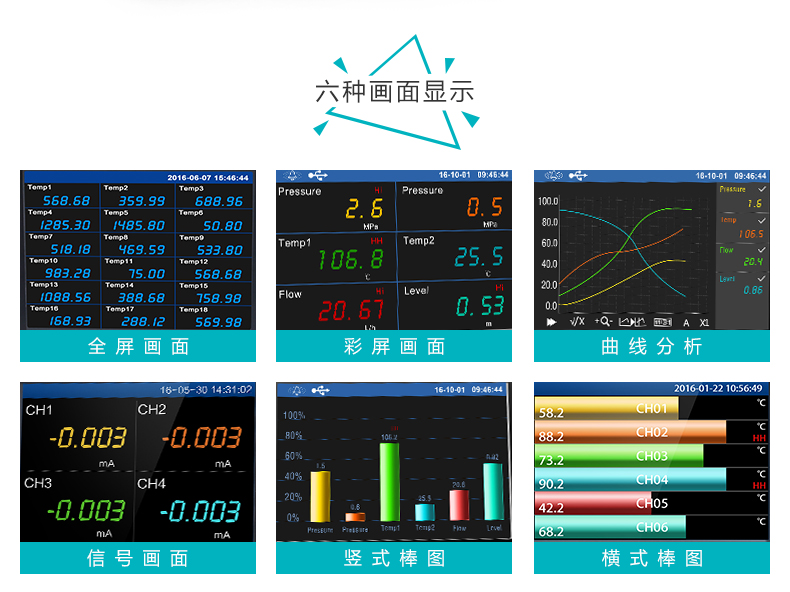

     OLED彩色液晶顯示屏，畫面顯示更加絢麗美觀（六種畫面顯示如下）

產品型號：MIK-R9600

顯示屏幕：3.5 英寸 TFT 真彩液晶顯示屏，分辨率 320*240，高清晰 LED背光。

通道數目：1-18路可選

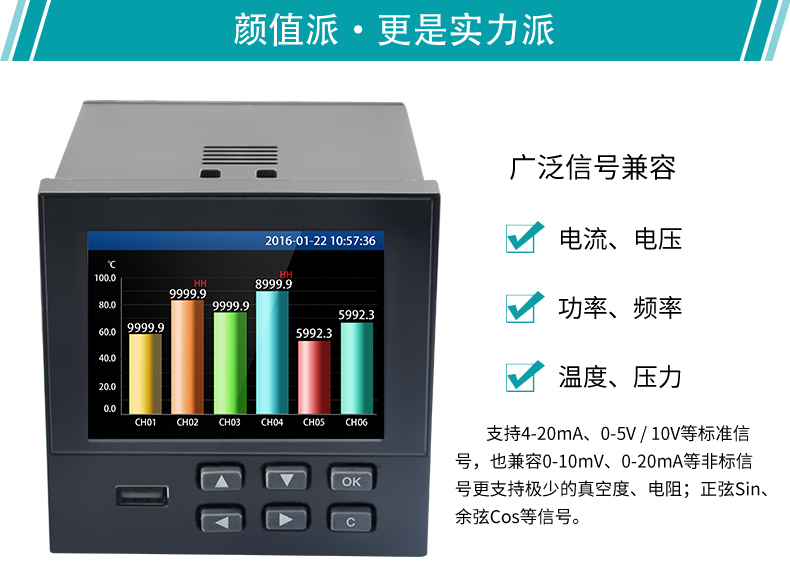

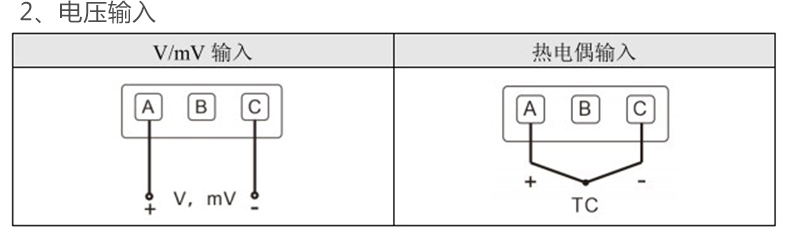

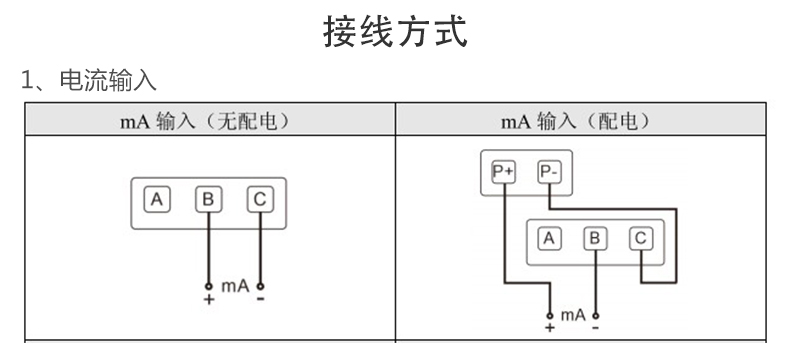

輸入信號：Ⅱ型標準信號：0-20mA、0-5V、0-10V、0-10mV、0-100mV

           Ⅲ型標準信號：(4-20)mA、(1-5)V

           熱電偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

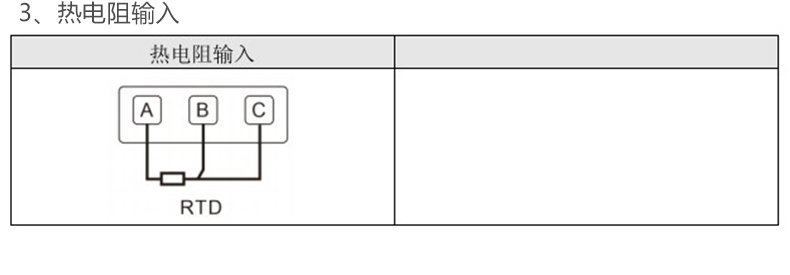

           熱電阻：PT100、Cu50、Cu53、BA1、BA2

           模擬信號：sin、cos、square、triangle

           特殊定制：真空度、PT1000、頻率

輸出功能： 配電輸出：150mA，24VDC

           模擬量輸出：4-20mA（選配）

           報警輸出：最多4通道，繼電器均為常開觸點，觸點容量 2A /250VAC（阻性負載）

精   度：±0.2%FS

輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ

隔   離：通道和地之間隔離電壓大于500VAC，漏電流10mA，1分鐘

看 門 狗：集成WATCHDOG芯片，保證主機長期安全可靠運行

實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月

掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失

通訊方式：RS-485和RS-232可選（但不能同時使用，其中RS-485串行總線與主機隔離），可外接微型打印機

波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可選

采樣周期：1秒，即1秒對各通道采樣1次

記錄間隔：1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可設置

內部存儲：48M bytes Flash

存儲時間：3天-2年（具體時間根據記錄間隔和通道數來確定），數據可存儲十年不丟失

供   電：(176~264)VAC，47~63Hz（可定制24VDC供電）

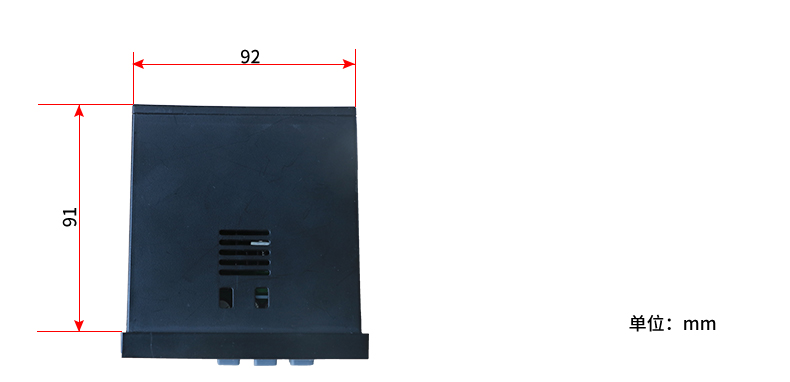

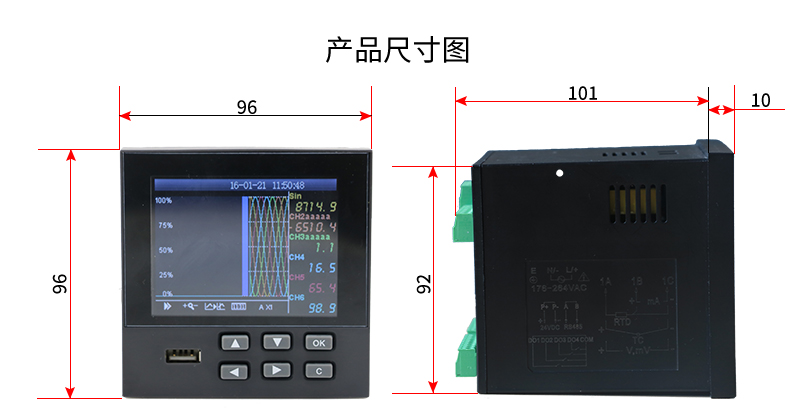

尺   寸：外形尺寸96mm*96mm*100mm；開孔尺寸92mm*92mm
